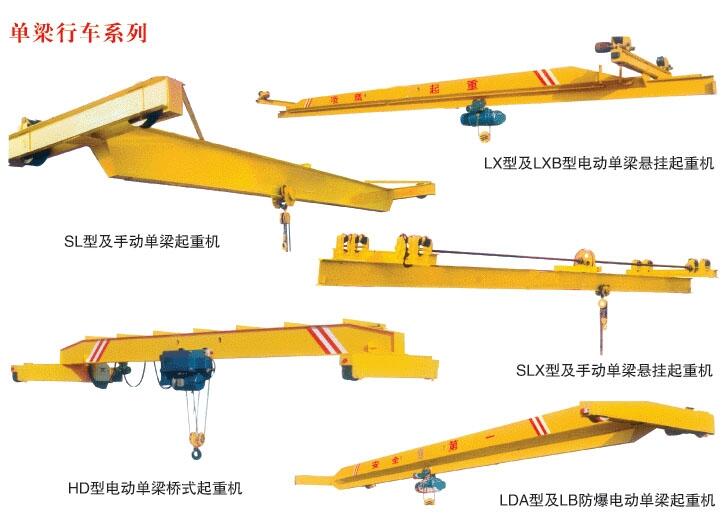

手动单梁悬挂起重机 使 用 说 明 书 河南重工集团起重机科技有限公司 河南重工集团起重机科技有限公司 说明书 第1页 手动单梁悬挂起重机 共7页 本说明书仅供用户安装、使用、维护、检验、保养及土建施工设计等参考用。 I、功用 手动单梁悬挂起重机用于搬运量不大且不甚讲究效率和速度的无电源仓库、车间或检修设备等处。 II、结构 手动单梁悬挂起重机分下列几个主要部分组成，如（图1）、（图2）所示。 （图1）Q＝0.5~1吨及Q＝2吨 L＝3~10米为4组车轮 （图2）Q＝3吨L＝11~13米及Q＝5吨为8组车轮 （1）主梁（2）端梁（3）主从动车轮（4）传动机构 （5）手动单轨小车（6）手动葫芦 1、主梁： 是用工字钢焊接于两端梁上，手动单轨小车沿着工字钢下翼缘做横向往返移动。 2、端梁： 是用两根槽钢组成的，焊接于主梁两端，端梁上装有主、从动车轮。 3、主从动车轮 河南重工集团起重机科技有限公司 说明书 第2页 手动单梁悬挂起重机 共7页 如（图3）和（图4）所示，手动单梁悬挂起重机0.5~5吨的纵行机构为同一型式，在安装时，必须根据工字钢的型号不同。按表变化调整垫位置，调整拉板距离等尺寸。 （图3）（图4） 4、传动机构： 如（图5）所示，0.5~5吨传动机构均为同一型式通过数个（与跨度有关）弹性联轴器，将各段转轴联成一体，转动链轮，主动车轮随之施转，使起重机作纵向往返移动。 河南重工集团起重机科技有限公司 说明书 第3页 手动单梁悬挂起重机 共7页 调整尺寸 起重量（t） 0.5~1 2~3 5 轨道型号 20 22 24 27 30 24 27 30 36 40 45 尺 寸 （mm） A 158 166 174 178 182 180 184 188 198 206 214 H 40 48 56 60 64 48 52 56 64 72 80 K 270 278 286 290 294 276 280 284 252 260 268 B 100 110 116 122 126 116 122 126 136 144 152 X 4 3 4 3 3 5 4 4 3 4 5 (图5) （1）主动车轮（2）弹性联轴器（3）滚动轴承（4）链轮 （5）传动轴（6）从动车轮 5、手动单轨小车： 系与本机配套之单项产品，其型号为“SDX－3” 6、手拉葫芦： 系与本机配套之单项产品，其型号为“SH” 河南重工集团起重机科技有限公司 说明书 第4页 手动单梁悬挂起重机 共7页 III、规格性能 参照（图6）、（图7）和性能参数表 (图6)Q＝0.5~1吨及Q＝2吨L＝3~10米为4组车轮 （图7）Q＝3吨L＝11~13米及Q＝5吨为8组车轮 河南重工集团起重机科技有限公司 说明书 第5页 手动单梁悬挂起重机 共7页 起重量 LK L1 W M H A B D 最大轮压 kg 重总kg 起升高度 m 拉力 起 升 大 车 小 车 0.5 3 1000 1000 1516 526 746 605 120 198 451 0.25~10 19.5 6 3 3.5 200 466 4 201 478 4.5 202 490 5 204 501 5.5 1200 1200 1716 585 800 1005 220 602 6 221 642 7 226 678 8 232 714 9 1400 1500 2016 605 820 1205 254 872 10 259 913 11 1700 2216 635 850 276 1078 12 281 1127 1 3 1000 1000 1516 545 816 852 346 474 21 9 5 3.5 350 500 4 352 514 4.5 354 527 5 355 541 5.5 1200 1200 1716 605 870 1052 373 677 6 375 698 7
